Uklidňovací šachta pro tlakovou kanalizaci
Uklidňovací šachta slouží k bezpečnému přechodu z tlakové kanalizace do gravitačního kanalizačního potrubí. Proud odpadní vody je ve šachtě zpomalen vyústěním potrubí směrem do dna šachty a následně plynule odtéká do gravitační kanalizace, čímž dochází ke snížení hydraulického zatížení potrubního systému.
Šachty jsou určeny především pro domovní tlakové kanalizační přípojky, kde je potřeba zajistit přechod výtlačného potrubí (nejčastěji PE32 nebo PE40) na gravitační potrubí KG / PVC DN150–160. Konstrukce šachty umožňuje jednoduchou instalaci a přizpůsobení napojení dle projektové dokumentace.
Otvor pro tlakové potrubí není z výroby vyvrtán, aby bylo možné jeho umístění přizpůsobit konkrétním podmínkám stavby. Napojení se provádí pomocí vhodné průchodky nebo gumové manžety, která se osazuje do otvoru vytvořeného výkružným vrtákem (děrovkou) příslušného průměru přímo na místě montáže.
Hlavní výhody řešení
- bezpečný přechod tlakové kanalizace na gravitační systém
- zklidnění proudění odpadní vody a snížení hydraulických rázů
- možnost individuálního umístění vstupu tlakové kanalizace dle projektu
- rychlá a jednoduchá instalace přímo na stavbě
- vhodné pro domovní tlakové kanalizační přípojky a čerpací jímky

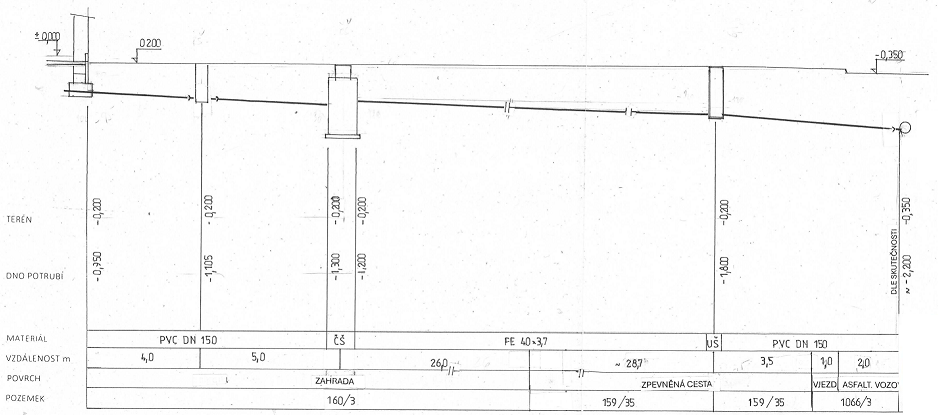

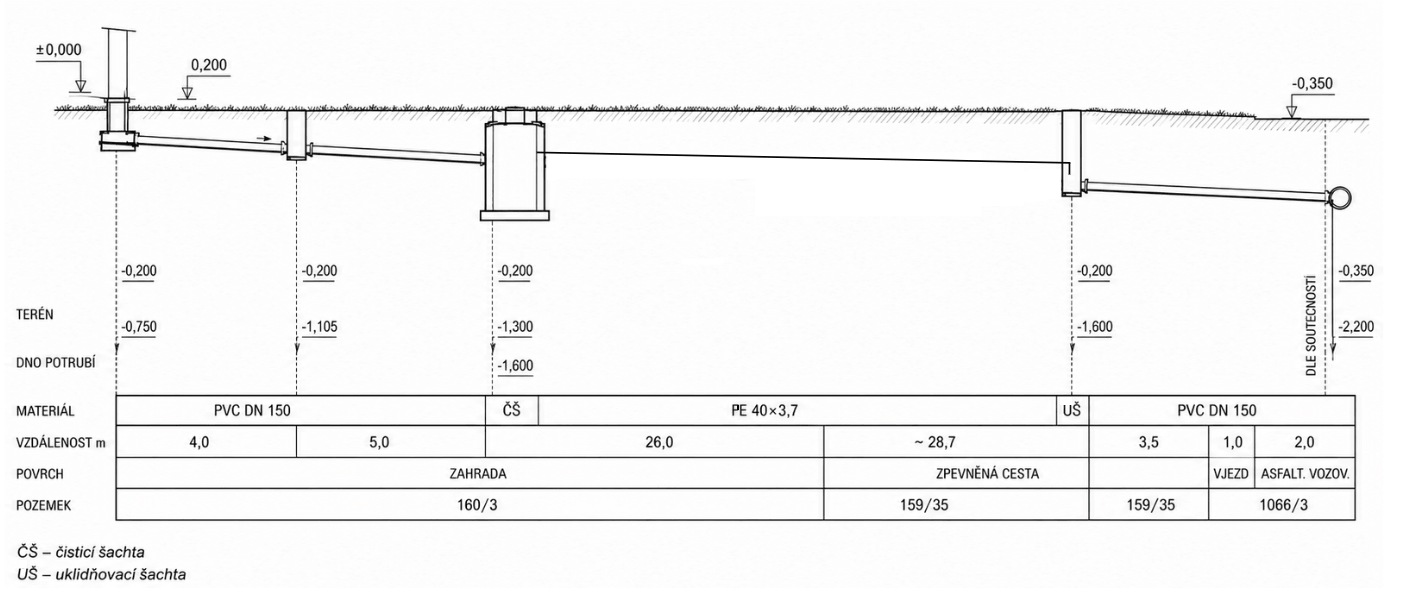

Ilustrační podélný profil kanalizační přípojky z projektové dokumentace – ukazuje typické umístění uklidňovací šachty (UŠ) při přechodu z tlakové kanalizace (PE) na gravitační potrubí (KG/PVC).
Nejčastější dotazy k uklidňovacím šachtám
Kdy se používá uklidňovací šachta?
Nejčastěji při přechodu z tlakové kanalizace (výtlačné potrubí z čerpací jímky – obvykle PE32 nebo PE40) na gravitační kanalizaci (nejčastěji KG/PVC DN160 u domovních přípojek). V projektu bývá často uvedeno pouze „UŠ – uklidňovací šachta“ bez podrobností, proto dává smysl hotová sestava.
Jak uklidňovací šachta funguje, když nemá akumulační prostor?
U domovních tlakových přípojek se proud vody ztlumí hlavně změnou směru – vyústěním přes koleno 90° směrem dolů. Voda dopadá do kynety a následně odtéká gravitačně. Nejde o „zásobní“ šachtu, ale o funkční přechod tlak → gravitace.
Jakou variantu zvolit – PE32 nebo PE40?
Řiďte se projektem nebo stávajícím výtlakem z čerpadla. U rodinných domů je běžné PE32 i PE40. Pokud si nejste jistí, pošlete nám fotku štítku čerpadla nebo část projektu – poradíme vhodnou variantu.
Jak vysoko má končit vyústění (svislá část) nad dnem?
Prakticky se nechává vyústění svislého potrubí cca 10–20 cm nad kynetou. Proud se tím zklidní a voda se bezpečně navede do dna šachty. Přesné umístění vždy přizpůsobte hloubce uložení a návaznému potrubí.
Jakou stavební výšku šachty vybrat (1,0 / 1,5 / 2,0 m)?
Výšku volte podle hloubky potrubí a požadované úrovně terénu. Nejčastější je 1,0–1,5 m, u hlubších uložení pak 2,0 m. Pokud máte jen orientační údaje, pošlete nám podélný profil nebo hloubky v místě šachty – navrhneme vhodnou variantu.
Je potřeba řešit těsnost prostupu (manžeta/průchodka)?
U domovní kanalizace nejde o tlakový spoj jako u vodovodu, ale těsný prostup je důležitý kvůli omezení vnikání zemní vody a kvůli fixaci potrubí, aby se při provozu nehýbalo. Proto se používá gumová manžeta / průchodka pro PE potrubí.
