Uklidňovací šachta DN400 – PE40 na KG160 - pochozí

Uklidňovací šachta DN400 – PE40 na KG160

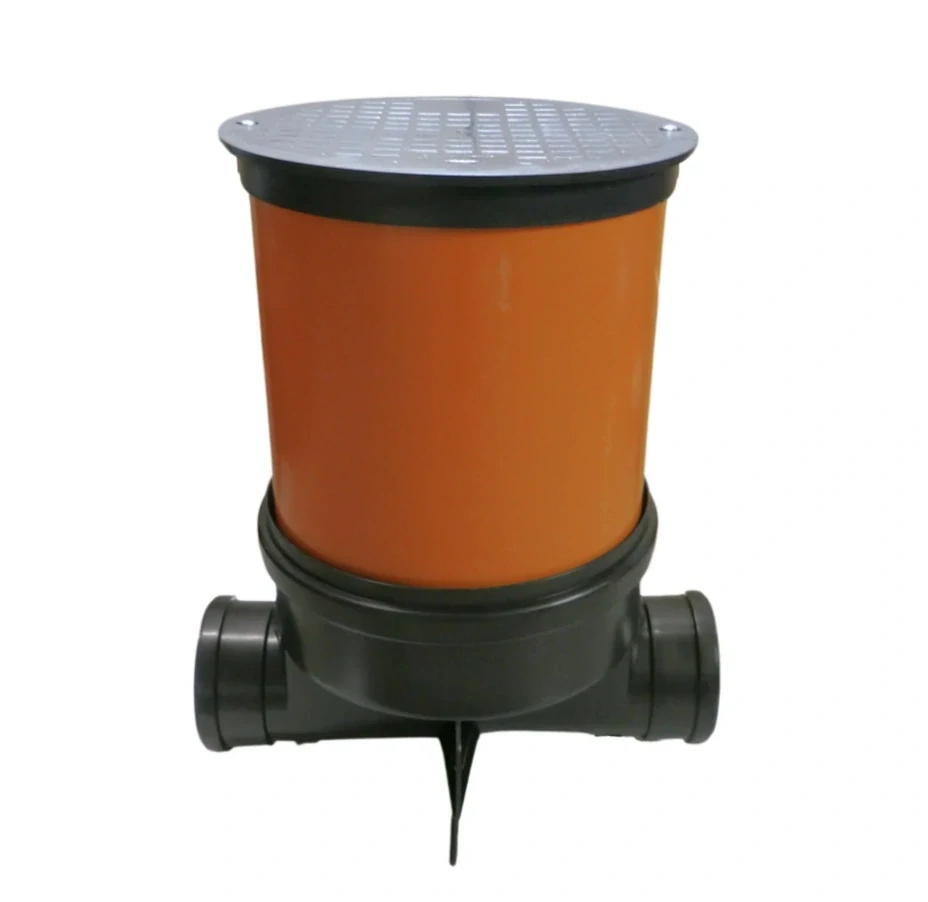

Uklidňovací šachta DN400 je určena pro bezpečný přechod z tlakové kanalizace PE40 na gravitační kanalizační potrubí KG DN160. Šachta slouží ke zpomalení proudění odpadní vody z výtlačného potrubí a jejímu nasměrování do gravitačního kanalizačního systému bez hydraulických rázů.

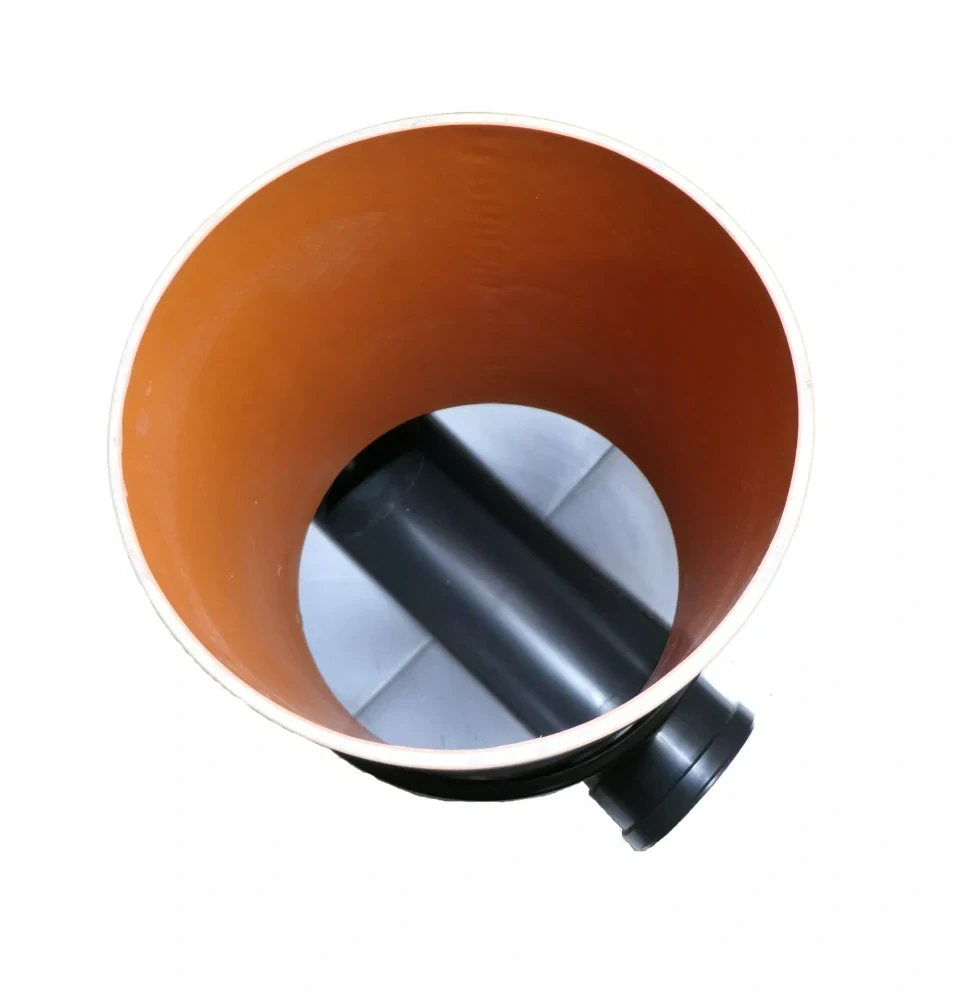

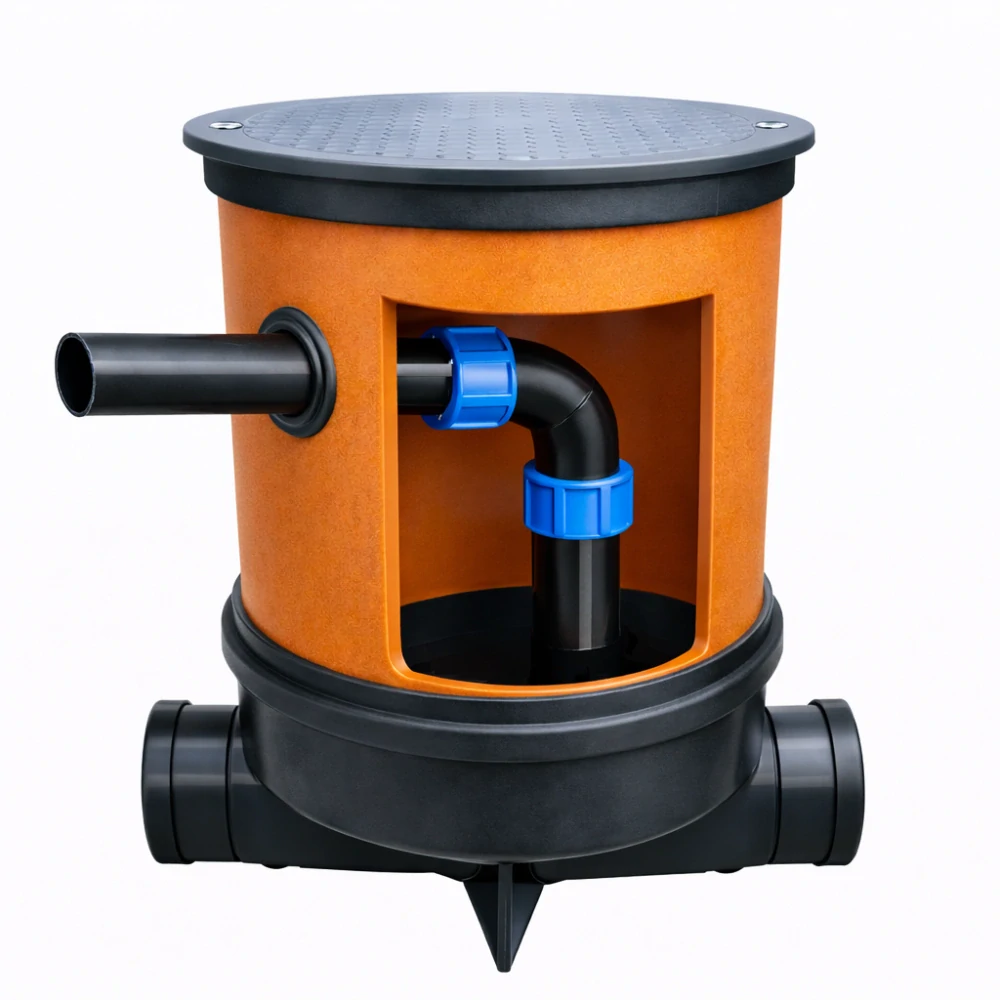

Uvnitř šachty je proud odpadní vody směrován pomocí kolena 90° ke dnu šachty, kde dochází k uklidnění proudění a následnému plynulému odtoku do gravitační kanalizace. Řešení je vhodné zejména pro domovní tlakové kanalizační přípojky a napojení za čerpací jímku.

Složení šachty

• plastový poklop – nosnost 1,5 t (pochozí)
• šachtové prodloužení DN400 (výška dle zvolené varianty)

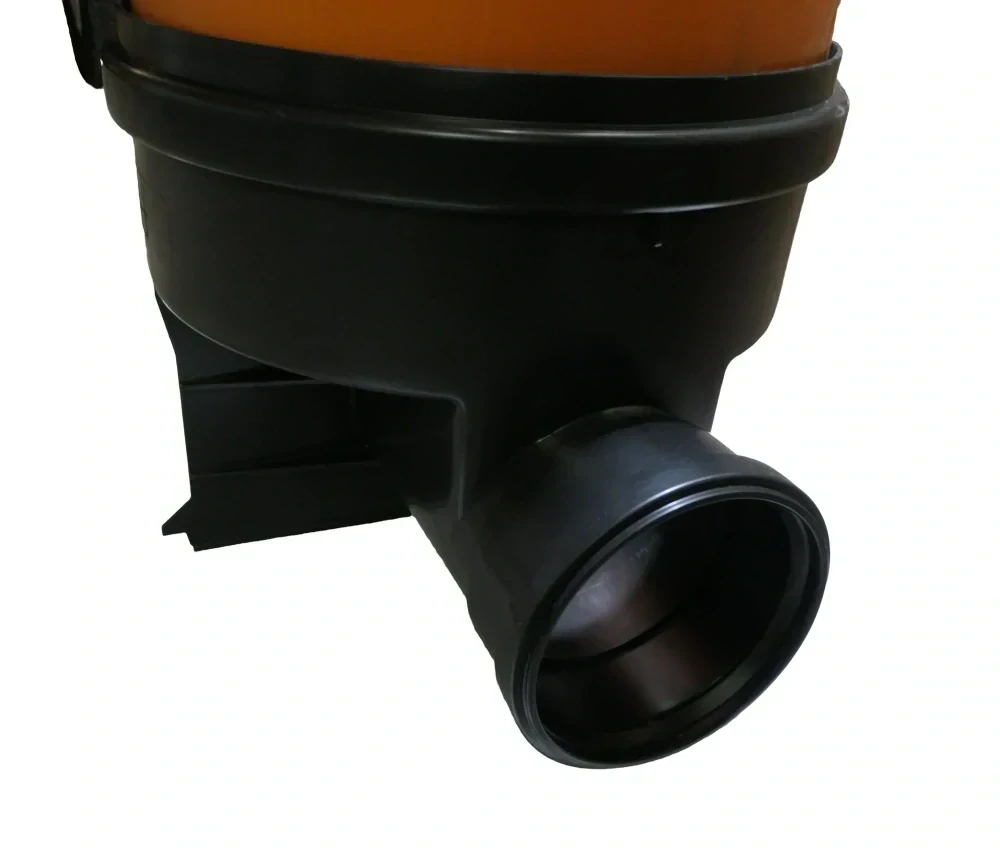

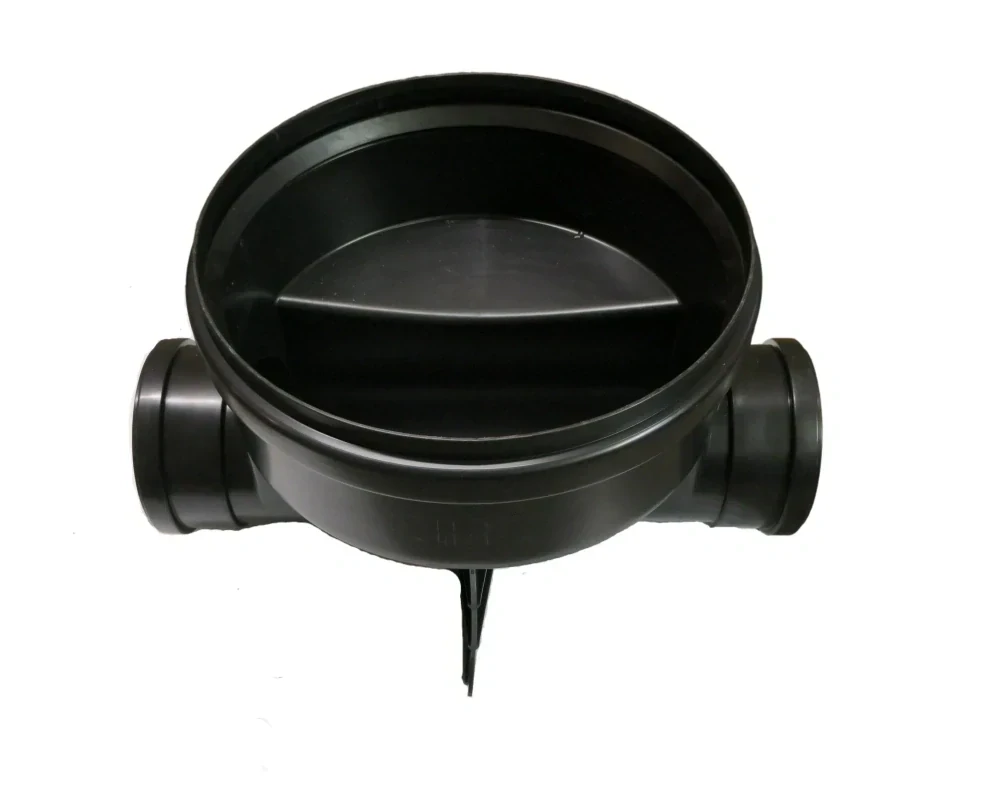

• šachtové dno DN400 s vývody DN160 KG
• jeden vývod DN160 zaslepen zátkou KGM do hrdla DN160
• gumová průchodka (manžeta) pro tlakové potrubí PE40
• svěrné koleno 40 / 90° pro uklidnění proudění tlakové kanalizace

Otvor pro osazení průchodky PE potrubí není z výroby vyvrtán, aby bylo možné jeho umístění přizpůsobit projektové dokumentaci. Otvor se vytváří na stavbě pomocí výkružného vrtáku příslušného průměru dle požadované výšky napojení.

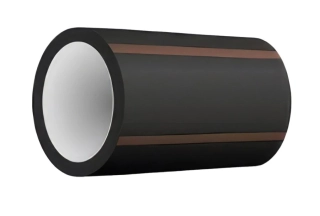

• PE potrubí není součástí dodávky.
• Otvor pro vstup PE potrubí nevyroben – provádí se na stavbě dle projektu.

Typické použití

• domovní tlakové kanalizační přípojky
• přechod výtlačného potrubí PE40 na gravitační kanalizaci DN160
• napojení čerpacích jímek a domácích čerpacích stanic
• novostavby i rekonstrukce kanalizačních přípojek

Montáž a doporučení instalace

Uklidňovací šachta se instaluje na přechodu z tlakové kanalizace na gravitační potrubí dle projektové dokumentace. Otvor pro vstup tlakové kanalizace se vytvoří pomocí výkružného vrtáku v požadované výšce a osadí se vhodnou gumovou průchodkou nebo manžetou pro potrubí PE40. Do průchodky se následně zasune tlakové potrubí a uvnitř šachty se napojí svěrné koleno 90°, které směruje proud odpadní vody směrem ke dnu šachty.

Pro správnou funkci uklidnění proudění se doporučuje, aby vyústění svislé části potrubí končilo přibližně 10–15 cm nad dnem šachty (kynetou). Tím dojde ke zpomalení proudění a plynulému odtoku vody do gravitační kanalizace bez hydraulických rázů.

Po instalaci je vhodné zkontrolovat správné usazení šachty, napojení potrubí a obsyp potrubí dle běžných montážních postupů pro plastové kanalizační systémy.

Certifikace a provedení

Výrobek je dodáván jako sestava z jednotlivých certifikovaných komponentů kanalizačního systému. Jako celek není samostatně certifikován pod označením „uklidňovací šachta“, protože konfigurace vstupu a napojení se přizpůsobuje konkrétní projektové dokumentaci.

Projekt

Umístění vstupu tlakové kanalizace, výška napojení a způsob instalace musí odpovídat projektové dokumentaci. Za správné technické řešení napojení odpovídá projektant nebo realizační firma.
