Montážní návod: Revizní šachta 600mm

Revizní šachta o průměru 600 mm je ideálním řešením pro přístup k podzemním instalacím, jako jsou kanalizace, vodovody nebo elektrické kabely. Tento návod vám pomůže správně a bezpečně nainstalovat revizní šachtu.

Krok 1: Výběr místa

1. Určte umístění: Vyberte místo, kde bude šachta instalována. Mějte na paměti, že by mělo být snadno přístupné a mělo by splňovat všechny místní předpisy.
2. Zkontrolujte podmínky: Zkontrolujte, zda nejsou pod zemí žádné inženýrské sítě (např. vodovody, kanalizace, elektrické kabely). Pokud si nejste jisti, obraťte se na odborníka.

Krok 2: Příprava jámy

1. Vykopání jámy: Vykopejte jámu o rozměrech přibližně 90 cm x 90 cm. Ujistěte se, že jáma je dostatečně prostorná pro umístění šachty a pro pozdější práci kolem ní.
2. Zpevnění stěn: Pokud je půda nestabilní, zpevněte stěny jámy, aby nedošlo k sesuvu.

Krok 3: Instalace šachty

1. Umístění šachty: Umístěte revizní šachtu do jámy. Ujistěte se, že šachta sedí rovně a je v úrovni s okolním terénem.
2. Kontrola vodováhou: Pomocí vodováhy zkontrolujte, zda je šachta vodorovná. Pokud je potřeba, upravte podložení.
3. Šachta s teleskopickým adaptérem: Je možno výšku šachty regulovat. Adaptér musí být v šachtovém prodloužení zasunut do hloubky nejméně 15 cm.

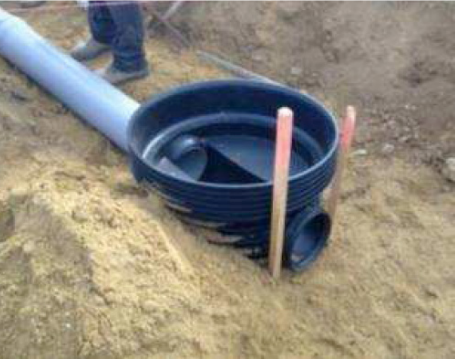

4. Před pokládkou šachtového dna: Vazelínou potřete těsnění v očištěných připojovacích hrdlech. Vazelínou potřete také konce připojovaných trubek.

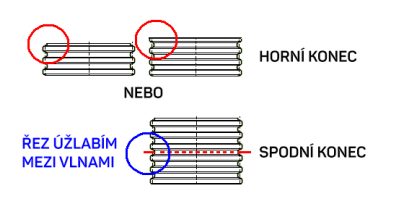

5. Krácení prodloužení: HORNÍ konec pro napojení teleskopického ataptéru – zkracujeme řezem podle potřeby, většinou na vrcholu vlny. DOLNÍ konec pro připojení do hrdla šachty – řez musí být proveden v úžlabí mezi vlnami. Řezy můžete provádět jemnozubou ruční nebo elektrickou pilou, řez zbavte otřepů.

Krok 4: Upevnění šachty

1. Betonování v případě spodní vody: Připravte betonovou směs a nalijte ji kolem šachty, aby byla stabilní. Ujistěte se, že beton pokrývá šachtu minimálně do výšky 10 cm nad okraj.

Krok 5: Dokončení a údržba

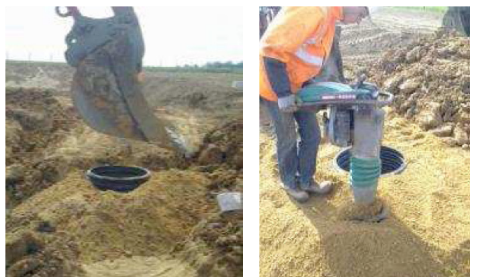

1. Zasypání jámy: Po vytvrdnutí betonu (obvykle 24-48 hodin) můžete zasypat jámu zeminou a utužit ji. Doporučujeme provádět ve vrstvách po max. 20 cm.  Strojní hutnění lehkými dusadly lze použít zhruba od 50 cm nad horní hranou dna, přitom nesmí dojít k posunu polohy dna ani prodloužení nebo jejich deformaci.

2. Ukončení šachty: Šachtovou sestavu zakončete buď nasazením dílu s teleskopickým adaptérem nebo přímo plným poklopem/mříží. Pokud šachtu osazujete betonovým prstencem, je vždy nutné ústí šachty podbetonovat betonem třídy C25/30.

3. Kontrola přístupu: Pravidelně kontrolujte stav šachty a ujistěte se, že je snadno přístupná pro údržbu.

Závěr

Instalace revizní šachty 600 mm je relativně jednoduchý proces, pokud se dodrží správné postupy a bezpečnostní opatření. Pokud máte jakékoli pochybnosti nebo otázky, neváhejte se obrátit na odborníka. Správná instalace zajistí dlouhou životnost a bezproblémový přístup k podzemním instalacím.
