Revizní šachta DN 600x160mm typ X - 40 t

Revizní šachta 600mm x 160mm rozvětvená je vyráběna z polypropylénu (PP) pro připojení hladkých kanalizačních KG trubek. Celková výška sestavy je o cca 20cm vyšší než je uvedeno.

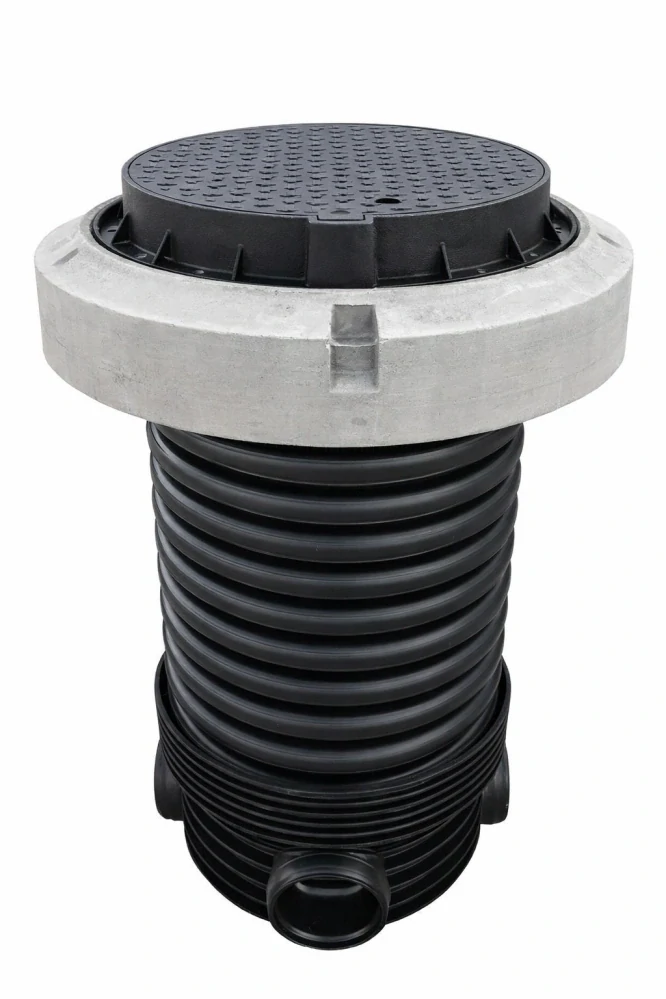

Tento šachtový komplet se skládá ze 4 základních částí a obsahuje vše potřebné:

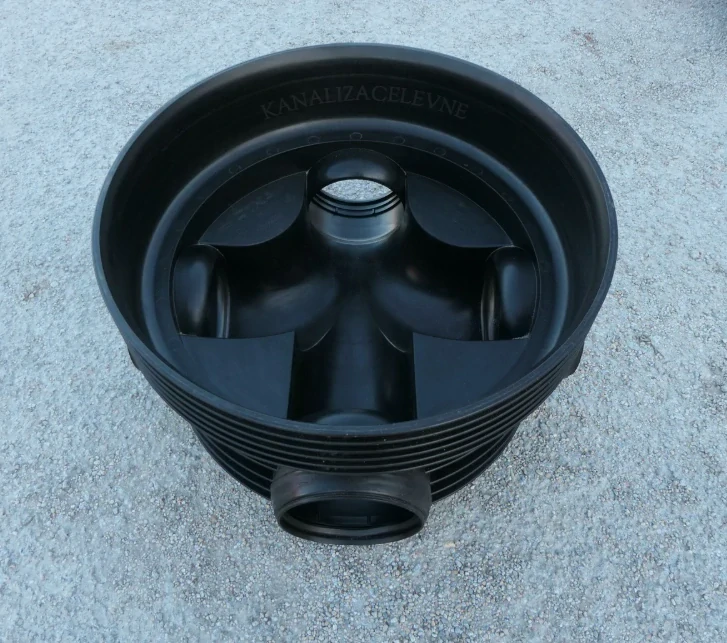

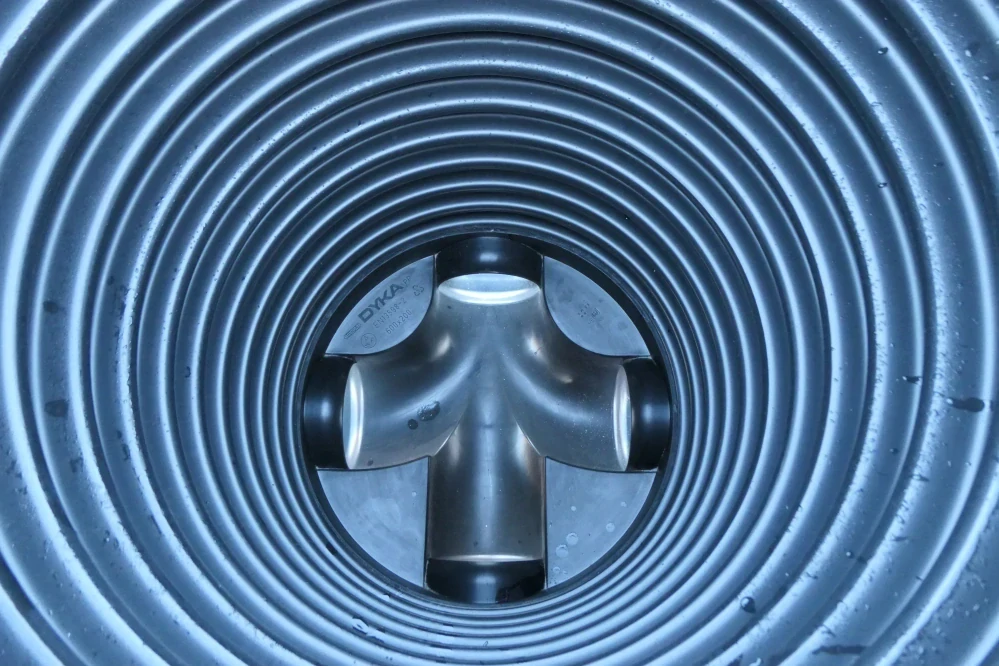

1. Šachtové dno rozvětvené z PP (profilované kinety s výkyvnými hrdly s výchylkou +/- 7,5°)

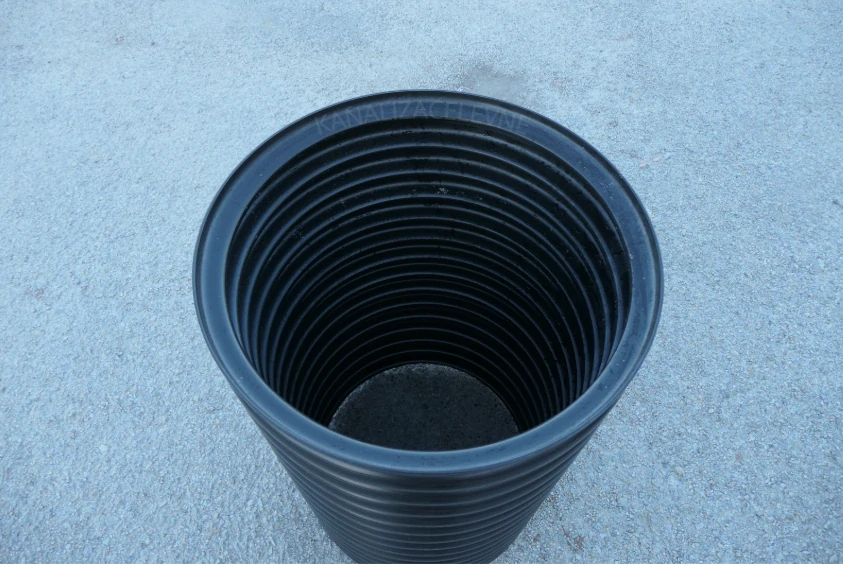

2. Prodloužení (možné libovolně zkracovat seříznutím trubky)
3. Betonový roznášecí prstenec

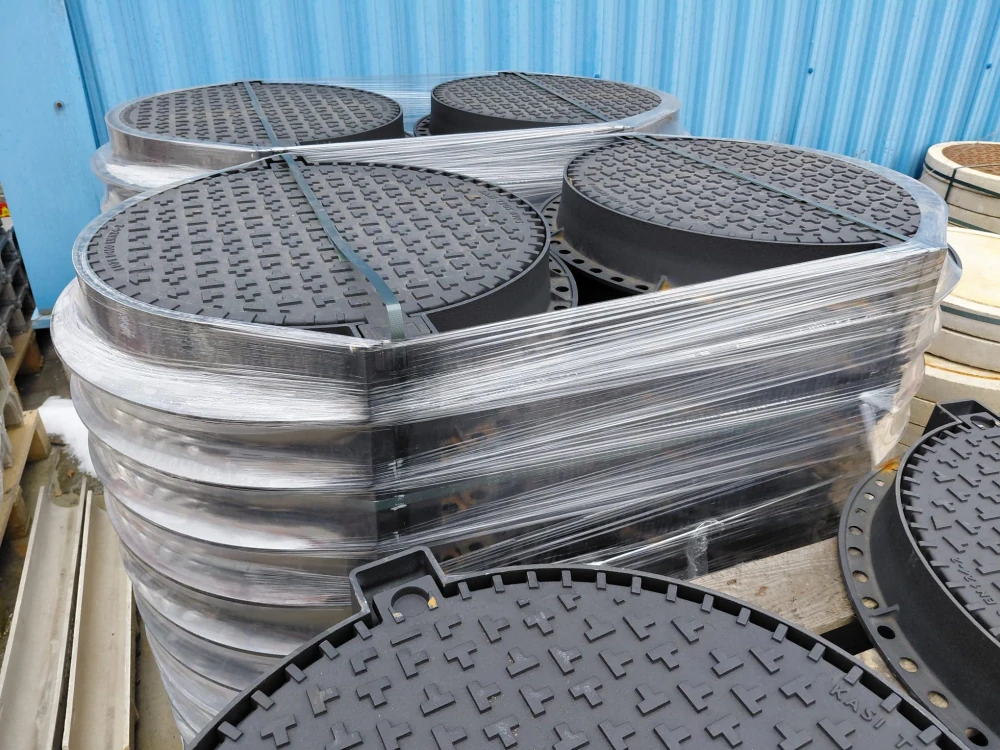

4. Poklop - Litina nosnost 40t (D400)

Betonový roznášecí prstenec se uloží na obetonované prodloužení šachty v potřebné úrovni tak, aby po instalaci dalšího příslušenství (poklop, mříž) byla konečná úroveň krytí v niveletě konečného povrchu (trávy, vozovky).

Betonový roznášecí prstenec se nesmí dotýkat prodloužení šachty, dopravní zatížení nesmí být v žádném okamžiku přenášeno na dno revizní šachty. Na betonový roznášecí prstenec se osazují různé typy poklopů

Obsah šachtového setu:

• 1x Betonový roznášecí prstenec
• 2x Těsnění na šachtové dno a betonový prstenec
• 1x Šachtové prodloužení
• 1x Šachtové dno
• 1x Poklop Litina bez odvětrnání nosnost 40t (D400)

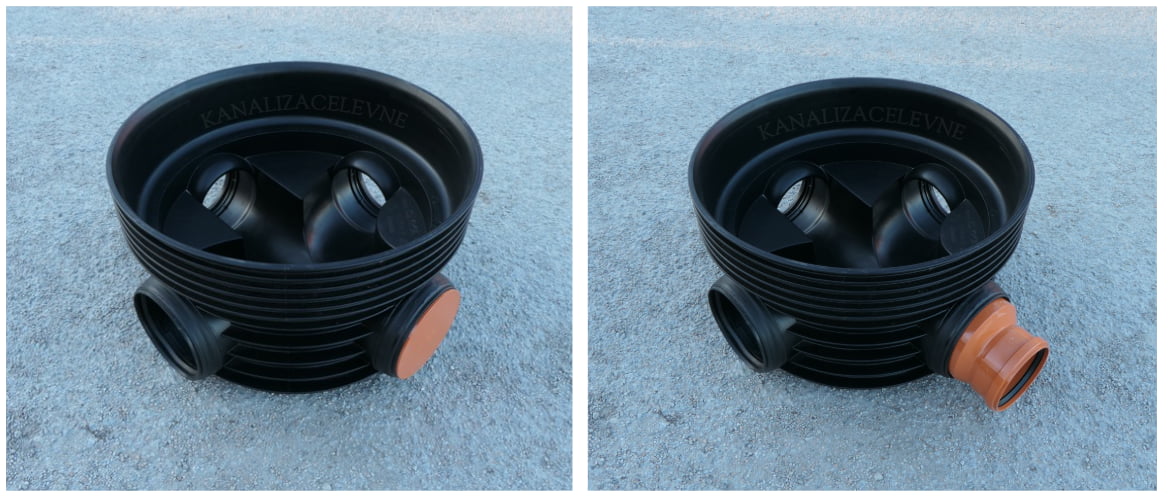

Nepoužíté vývody je možné zaslepit hrdlovým uzávěrem, také lze použít redukci.

Použití:

• Do hloubek uložení max. 5 m
• Do komunikací a silnic třída zatížení D400 a také v chodníku jako kontrolní šachta
• Přípustná hladina spodních vod odpovídající tlaku 0,5 bar

Pokud nenaleznete požadovanou šachtovou sestavu, neváhejte nás kontaktovat a sestavíme Vám jí.
