Revizní šachta DN 400

Průměr revizní šachty se vybírá podle průměru kanalizačního potrubí a požadované přístupnosti. Nejčastěji se používají šachty DN315, DN400 nebo DN600, přičemž větší průměr umožňuje pohodlnější kontrolu a údržbu kanalizačního systému.

Výška šachty se určuje podle hloubky uloženého kanalizačního potrubí a finální úrovně terénu. Je vhodné počítat s rezervou pro zásyp a případné úpravy terénu, aby poklop po dokončení stavby správně lícoval s povrchem.

Nosnost poklopu se vybírá podle zatížení v místě instalace. Pro zahrady a pochozí plochy stačí lehčí poklopy, pro příjezdové cesty je vhodná nosnost minimálně 12,5 t a pro komunikace s vyšším zatížením se používají poklopy s nosností 40 t.

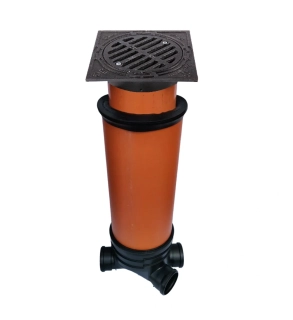

Přímé dno se používá pro jednoduché průchozí napojení potrubí. Rozvětvené dno je vhodné v místech, kde se napojuje více kanalizačních větví, například u rodinných domů s více svody nebo při spojování několika přípojek.

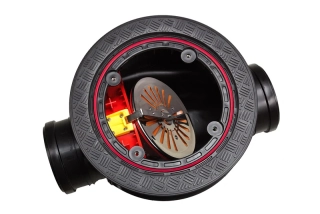

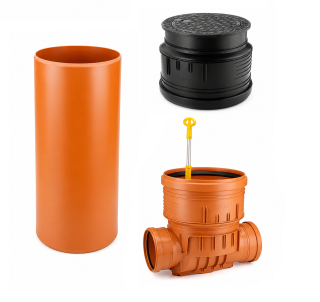

Zpětná klapka chrání objekt před zpětným vzdutím vody z kanalizace při přívalových deštích nebo poruchách sítě. Doporučuje se zejména u domů v níže položených oblastech nebo tam, kde hrozí riziko zaplavení kanalizační přípojky.

Revizní šachta se instaluje do připraveného výkopu na zhutněné pískové nebo štěrkové lože. Po napojení potrubí se provede postupný zásyp po vrstvách a následně se osadí teleskop a poklop podle finální výšky terénu.
